R2D是杏林睿光半导体AW系列多功能激光模组，单波长输出，光纤插拔式设计。配置指示光、光纤开关、PD探测器、热敏电阻等功能。

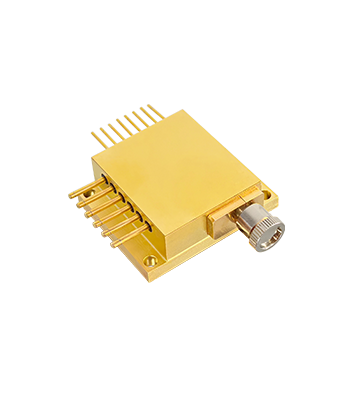

R2D高功率半导体激光模组
应用
-
光谱检测
-
生物医疗
-
材料分析
-
显示照明
- 激光制造
关键特性
-
可靠性高
/ -
功率稳定/
-
光斑均匀/
-
散热好/
-
波长可选/
产品参数
| 封装形式 | R2D | |||||
| 红光 | 单波长 | |||||
| 中心波长（nm） | 650 | 808 | 9XX | 1064 | 1470 | |
| 光学 | 连续输出功率 Pop（W） | 0.5 | 25 | 30 | 25 | 10 |
| 波长公差（nm） | ±10 | |||||
| 光谱宽度 △λ（nm） | <6 | |||||
| 波长随温度特性 △λ/△T（nm/℃） | 0.3 | |||||
| 电学 | 阈值电流 Ith（A） | 0.5 | 1.8 | 1 | 1 | 1.4 |
| 工作电流 Iop（A） | 1.2 | 16 | 20 | 17 | 14 | |
| 工作电压 Vop（V） | 2.3 | 4 | 3.6 | 3.6 | 3 | |
| 微分效率 ηes（W/A） | 0.7 | 1.8 | 1.6 | 1.6 | 0.8 | |
| PD电流 Ipd（μA） | <8000 | |||||
| 热敏电阻参数 Rt（kΩ/β（25℃）） | 10±1%/3930 | |||||
| 光纤 | 光纤芯径 Dcore（μm） | 400（其他芯径可定制） | ||||
| 光纤包层直径 Dclad（μm） | 440 | |||||
| 光纤涂覆层直径 Dbuffer（μm） | 720 | |||||
| 数值孔径 NA | 0.22 | |||||
| 连接器 | SMA905 | |||||
注：1.以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
