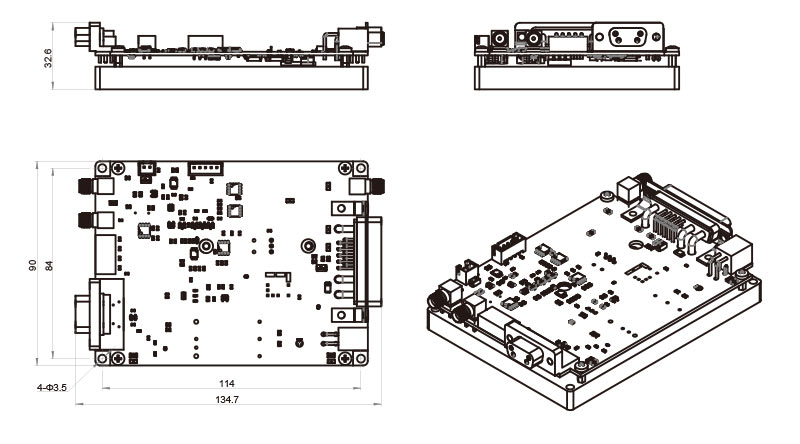

MCA系列RealSubns®微片激光器是杏林睿光自主研发的半导体泵浦被动调Q固体激光器，半导体泵浦模块和激光晶体一体化设计，小巧紧凑的激光头方便安装和集成。本系列产品针对小型化气象雷达应用，特提供小型化OEM电路板，体积小巧、功耗低，可在高海拔、大温差等严苛环境下使用。本系列产品接受双波长激光器定制，如1064nm&532nm、1064nm&355nm或其它。
MCA-R系列 2ns微片激光器 532nm
产品参数
| 光学参数 | |||||
| 波长 (nm) | 1064 | 532 | |||
| 重复频率 (kHz) | 2.5* | ||||
| 平均功率 (mW) | 275 | 450 | 138 | 225 | |
| 输出能量 (μJ) | 110 | 180 | 55 | 90 | |
| 脉冲宽度 (ps) | 2000 | 2500 | 2000 | 2500 | |
| 功率稳定性 (RMS, @8h) | <3% | ||||
| 光束模式 | TEM00 | ||||
| 全角发散角 typ.(mrad) |
水平@1/e² | ≤3 | ≤2.5 | ||
| 竖直@1/e² | ≤3 | ≤2.5 | |||
| 偏振特性 | >100:1 | ||||
| 系统参数 | |||||
| 电源输入 | 12~24V DC | ||||
| 控制接口 | RS232，USB | ||||
| 系统功耗 (W) | ≤45 | ||||
| 电源尺寸 (W×H×L,mm) | 86×30.5×101 | ||||
| 激光头尺寸 (W×H×L,mm) | 45×33×120 | ||||
| 工作温度 (℃) | 15~35 | ||||
| 储存温度 (℃) | 0~60 | ||||
注：
1.*侧出光结构。
2.可定制外置扩束功能，满足更小发散角要求。
3.以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
应用
-
激光雷达
-
激光测距
- 大气监测
关键特性
-
脉宽可达2ns
/ -
脉冲能量可达180μJ/
-
重复频率可达2.5kHz/
-
光束模式为TEM00/
-
全密封设计，高可靠性/
