PA-2系列多边形传导冷却半导体激光器阵列是杏林睿光开发的在高温（60℃）下使用的高峰值功率产品。PA-2由12组叠阵六边形排布组成，单组1-4个巴条，单巴条功率100W/200W。其它波长、封装形式可接受定制。

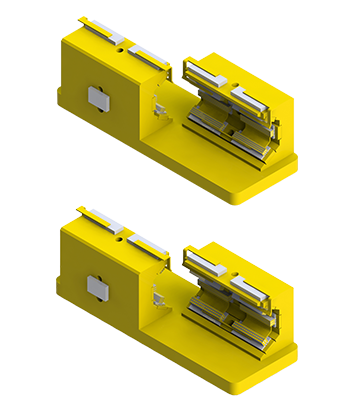

PA-2系列多边形传导冷却半导体激光器阵列
产品参数
| 光学参数 | ||
| 中心波长λc（nm） | 790~812 | |
| 中心波长范围δλc（nm） | ±3 | |
| 每Bar输出功率（W） | 100 | 200 |
| 水平阵列组数 | 2 | |
| 水平阵列组间距（mm） | 3 | |
| 每组Bar数量 | 1~4 | 1~3 |
| Bar间距（mm） | 0.43 | 0.55 |
| 光谱宽度（FWHM）（nm） | ≤6 | |
| 快轴发散角typ.（FWHM）（°） | 40 | |
| 慢轴发散角typ.（FWHM）（°） | 10 | |
| 波长温度漂移系数（nm/℃） | ~0.3 | |
| 电学参数 | ||
| 电光转换效率（%） | ≥50 | |
| 阈值电流Ith（A） | ≤20 | ≤30 |
| 工作电流Iop（A） | 100 | 220 |
| 每Bar工作电压Vop（V） | ≤2.1 | |
| 占空比（%） | ≤0.8%@4800W | ≤0.6%@7200W |
| 脉冲宽度（μs） | ≤300 | |
| 重复频率（Hz） | ≤25 | ≤20 |
| 热学参数 | ||
| 工作温度范围（℃） | -40~65 | |
| 储存温度范围（℃） | -45~85 | |
1. 940nm~960nm之间波长可定制。
2.每组bar数量、bar间距、组间距接受定制。
3.安装和接线方式根据客户需求定制。
4.以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
应用
激光泵浦
- 激光照明
- 激光加工
- 科学研究
关键特性
硬焊料封装
/- 高温应用/
- 高峰值功率/
- 高可靠性/
