AA-2系列传导冷却阵列是杏林睿光开发的在宽温范围应用的器件。该款器件具有峰值功率高以及宽温应用等特点。

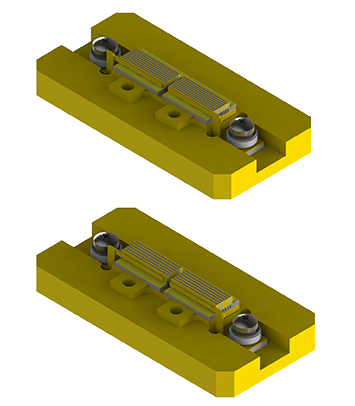

AA-2系列传导冷却阵列
产品参数
| 光学参数 | ||
| 中心波长λc（nm） | 790~812 | |
| 中心波长范围δλc（nm） | ±3 | |
| 每Bar输出功率（W） | 100 | 200 |
| 每组Bar数量 | 8 | 6 |
| Bar间距（mm） | 0.43 | 0.55 |
| 发光面积（mm×mm） | 3×21 | 2.75×21 |
| 组间距 （mm） | 1 | |
| 组数量 | 2 | |
| 单波长光谱宽度（FWHM）（nm） | ≤6 | |
| 快轴发散角typ.（FWHM）（°） | 40 | |
| 慢轴发散角typ.（FWHM）（°） | 10 | |
| 波长温度漂移系数（nm/℃） | ~0.3 | |
| 电学参数 | ||
| 电光转换效率（%） | ≥50 | |
| 阈值电流Ith（A） | ≤20 | ≤30 |
| 工作电流Iop（A） | 100 | 220 |
| 每Bar工作电压Vop（V） | ≤2.1 | |
| 占空比（%） | ≤0.8%@1600W | ≤0.6%@2400W |
| 脉冲宽度（μs） | ≤300 | |
| 重复频率（Hz） | 1~25 | 1~20 |
| 热学参数 | ||
| 工作温度范围（℃） | -40~65 | |
| 储存温度范围（℃） | -45~85 | |
注：
1. 940nm~960nm之间波长可定制。
2.每组bar数量、bar间距、组间距接受定制。
3.安装和接线方式根据客户需求定制。
4.以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
应用
-
泵浦源
-
科学研究
关键特性
-
硬焊料封装
/ -
高温应用
/ -
高峰值功率
/ -
高可靠性
/ -
可双波长集成
/
