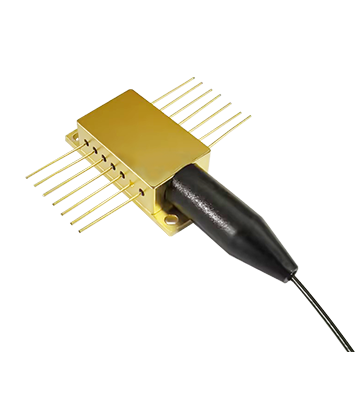

14SBTF尾纤封装模组
14SBTF尾纤封装模组

14SBTF尾纤封装模组是杏林睿光NL窄线宽激光器产品线的明星产品,该产品基于VBG锁波技术,配合TEC封装,可实现稳定的功率输出和高的边模抑制比,具有良好的温度波长漂移特性,多种波长可供选择。

产品参数
封装形式 14SBTF(尾纤)
中心波长(nm) 532* 638 785 808 830 976 1064
光学 连续输出功率 Pop(mW) 100 500 600 600 600 800 800
波长公差 (nm) ±0.5
光谱宽度(FWHM) △λ(nm) <0.1 <0.1 <0.1 <0.3 <0.1 <0.3 <0.1
波长随温度特性 △λ/△T(nm/℃) 0.01
波长随电流特性 △λ/△Iop(nm/A) 0.05 0.06 0.05 0.05 0.05 0.05 0.05
边模抑制比 (dB) >35 >40
电学 阈值电流 Ith(A) 0.6 0.5 0.4 0.3 0.4 0.2 0.2
工作电流 Iop(A) 1 1.1 1.1 1.2 1.2 1 1.5
工作电压 Vop(V) 2 2.2 2 2 1.8 1.9 1.8
微分效率 ηes(W/A) 0.8  0.7  0.9  0.8  0.9  0.6
PD电流 Ipd(μA) <2000
热敏电阻参数 Rt(kΩ/β(25℃)) 10±5%/3450
TEC最大电流Imax(A) 2.5
TEC最大电压Vmax (V) 6.3
光纤 光纤芯径 Dcore(μm) 105
光纤包层直径 Dclad(μm) 125
光纤涂覆层直径 Dbuffer(μm) 250
光纤长度 L(cm) 100±10(可定制)
数值孔径 NA 0.22
连接器 FC/PC,SMA905

*532nm波长是固体激光器。

产品应用

光谱分析
医疗应用
科研应用

主要特点

结构紧凑
输出稳定
可靠性高
