14HHL/15HHL是杏林睿光半导体AW系列多功能激光模组，单管芯、光纤插拔或光纤耦合输出设计。配置指示光、光纤开关、PD探测器、热敏电阻等功能。

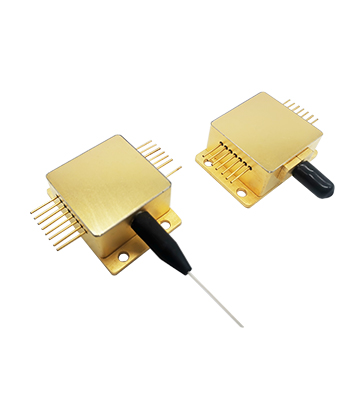

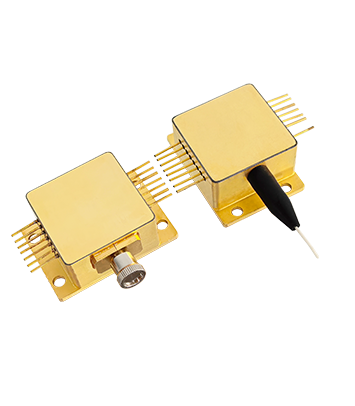

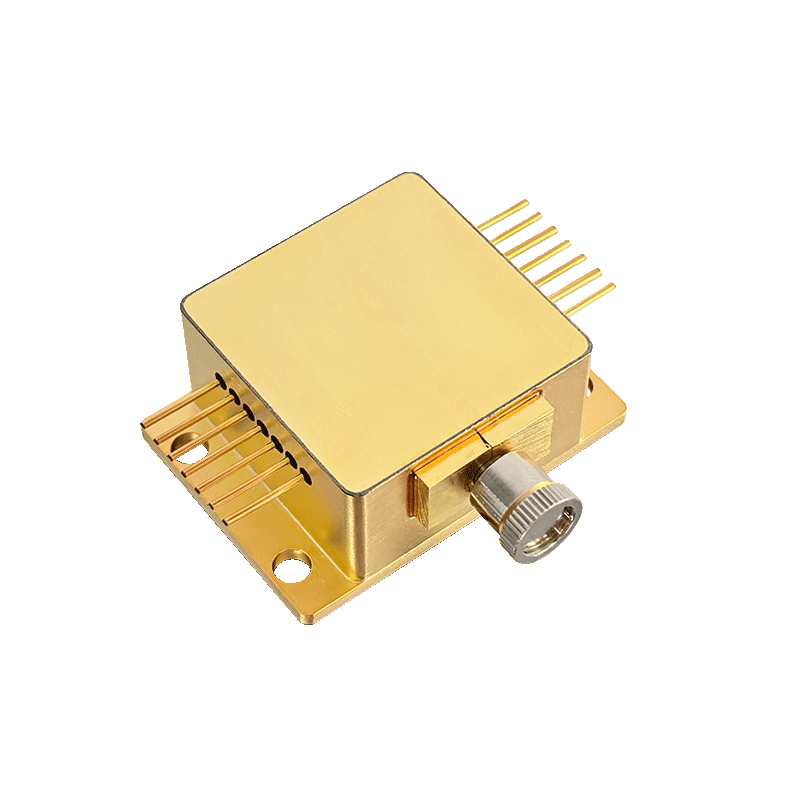

14HHL/15HHL半导体激光模组
应用
-
医疗应用
-
激光加工
-
科研应用
关键特性
-
体积小
/ -
光斑均匀/
-
功率稳定/
-
散热好/
-
可靠性高/
-
波长可选/
产品参数
| 封装形式 | 14HHL | 15HHL | ||||||||||
| 中心波长（nm） | 450 | 808 | 940/976/980 | 1064 | 1470 | 808 | 940/976/980 | 1064 | 1470 | |||
| 光学 | 连续输出功率 Pop（W） | 4 | 9 | 15 | 10 | 5 | 9 | 15 | 10 | 5 | ||
| 波长公差 （nm） | ±10 | |||||||||||
| 光谱宽度（FWHM） △λ（nm） | <4 | |||||||||||
| 波长随温度特性 △λ/△T（nm/℃） | 0.3 | |||||||||||
| 指示光 | 输出功率 Pa（mW） | 2 | ||||||||||
| 波长 λa（nm） | 650±10 | |||||||||||
| 电压 Va（V） | 5 | |||||||||||
| 电学 | 阈值电流 Ith（A） | 0.35 | 1.2 | 1 | 1.2 | 1.8 | 1.2 | 1 | 1.2 | 1.8 | ||
| 工作电流 Iop（A） | 3.5 | 12 | 18 | 13 | 14 | 12 | 18 | 13 | 14 | |||
| 工作电压 Vop（V） | 4.4 | 2 | 2 | 2 | 1.5 | 2 | 2 | 2 | 1.5 | |||
| 微分效率 ηes（W/A） | 1.1 | 0.9 | 0.9 | 0.9 | 0.4 | 0.9 | 0.9 | 0.9 | 0.4 | |||
| PD电流 Ipd（μA） | <3000 | <2000 | ||||||||||
| 热敏电阻参数 Rt（kΩ/β（25℃）） | 10±1%/3930 | |||||||||||
| TEC最大电流 Imax（A） | 6 | |||||||||||
| TEC最大电压 Vmax（V） | 9.8 | |||||||||||
| 光纤 | 光纤芯径Dcore（μm） /包层直径Dclad（μm） |
– | 105/125，200/220 | |||||||||
| 光纤长度 L（cm） | – | 100±10（其他长度可定制） | ||||||||||
| 数值孔径 NA | – | 0.22 | ||||||||||
| 连接器 | – | SMA905 | ||||||||||
以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
