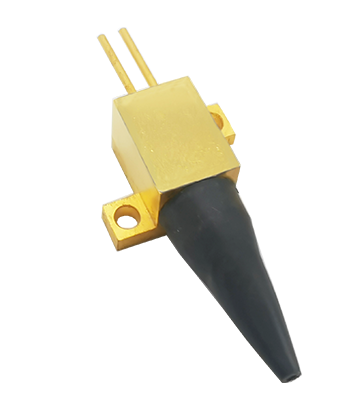

02HBCK封装模组
02HBCK封装模组

02HBCK是杏林睿光半导体AW系列激光模组,单波长、光纤耦合或空间输出设计,具有体积小、光斑均匀、功率高等特点。

产品参数
封装形式 02HBCK
(空间输出)
02HBCK
(尾纤输出)
02HBCK-G
(尾纤输出窄线宽)
中心波长(nm) 808 9XX 1064 808 9XX 1064 808 976
光学 连续输出功率 Pop(W) 10 12 12 8 10 10 6 5
波长公差 (nm) ±3、±10 ±3、±10 ±0.5
光谱宽度(FWHM) △λ(nm) <4 <4 <0.5
波长随温度特性 △λ/△T(nm/℃) 0.3 0.3 0.01
快轴发散角(°) 1-8 —— ——
慢轴发散角(°) 8-10 —— ——
偏振态 TE —— ——
可选光斑聚焦功能 选配内置激光聚焦镜 —— ——
可选防反射保护功能 >30dB@1030-1070nm
>30dB@1500-1600nm
>40dB@1030-1070nm >30dB@1030-1070nm
>30dB@1500-1600nm
光纤芯径 /包层直径Dcore(μm) —— 105/125、200/220 105/125、200/220
光纤长度 L(cm) —— 100±10(其他长度可定制)
数值孔径 NA 0.22
连接器  —— FC/PC、SMA905、裸插针
电学 阈值电流 Ith(A) 1.5 1.2 1.3 1.5 1.2 1.3 1.5 0.7
工作电流 Iop(A) 12 13 15 11 13 13.5 10.0 7.0
工作电压 Vop(V) 2.2 2.0  1.9 2.2 1.9 1.9 2.2 1.9
微分效率 ηes(W/A) 0.8 0.9 0.8 0.8 0.9 0.8 0.8 0.7
产品应用

泵浦源

材料加工

理疗美容

夜视照明

主要特点

体积小
可靠性高
光斑均匀
波长可选
