自由空间法拉第旋光器与隔离器

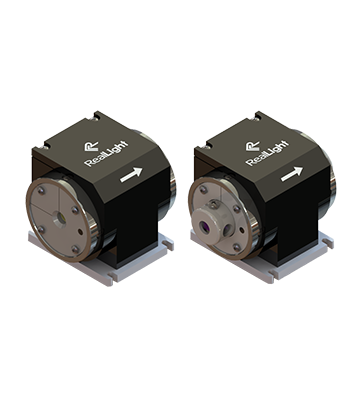

杏林睿光 自由空间法拉第旋光器与光隔离器产品介绍 一、产品概述 杏林睿光自研自由空间法拉第旋光器、法拉第光隔离器，依托法拉第磁光非互易效应开发核心磁光器件。产品采用高品质TGG铽镓石榴石磁光晶体、高精度偏振分光棱镜（PBS）与高矫顽力永磁组件，分为法拉第旋光器、法拉第隔离器两大产品线，覆盖1030nm、1064nm主流近红外波段，提供2.5mm/5mm两种通光孔径标准化型号，统一3#标准封装。 法拉第旋光器可稳定将线偏振光精准旋转45°，旋光角度仅由内部磁场决定，不受光束传播方向影响；搭配前后偏振分光棱镜即可组成单向透光法拉第隔离器，高效阻断光路反向反射回光，保护种子源、振荡器、放大级激光器不受回光干扰。广泛适配种子光放大系统、锁模激光器、半导体光源、光学测量设备、光学参量振荡器（OPO）等科研与工业激光光路，支持光路定制、特殊波长、大口径开发。 二、工作原理 1. 法拉第旋光器原理 基于法拉第磁光非互易效应，线偏振光穿过置于恒定轴向磁场的TGG晶体时，偏振平面发生固定角度旋转（标准45°）；正向、反向通光时旋向保持一致，区别于普通互易波片，是偏振调制、环形腔单向化核心元件。 2. 法拉第隔离器原理 由输入偏振分光棱镜+45°法拉第旋光器+输出偏振分光棱镜组合而成： - 正向入射：线偏振光经起偏器→旋光45°→与检偏器透光轴匹配，低损耗顺利透过； - 反向回光：反射光反向穿过旋光器再次同向旋转45°，总旋转90°，偏振方向与起偏器正交，被完全阻隔，实现单向透光、隔绝回光。 三、核心产品优势 1. 高隔离度、高消光、高透过 全系隔离度＞30dB，旋光器消光比＞30dB；旋光器透过率＞95%，隔离器正向透过率＞90%，光能量利用率高，系统光损耗低，适配低损耗精密光路搭建。 2. 高损伤阈值TGG磁光晶体 核心采用高品质TGG晶体，10ns脉冲下1030nm规格损伤阈值5J/cm²，1064nm型号提升至10J/cm²，耐受高峰值脉冲激光，不易热畸变，适配调Q、锁模脉冲激光系统。 3. 多规格孔径、标准近红外波段 标准波长1030/1064nm，通光孔径提供2.5mm、5mm双选型，满足小光束精密光路与大功率宽光束光路需求；具备一定波长带宽，兼容波段附近可调谐激光系统。 4. 两端双逃逸窗口结构 器件两端预留双逃逸光窗口，可导出偏振杂散光，避免杂光在光路内反射形成二次干扰，提升整套光路信噪比。 5. 输出偏振态可控，磁场稳定 永磁组件高矫顽力设计，磁场长期无衰减，45°旋光角度误差≤±1°，偏振旋转精度稳定，输出偏振态可控，便于偏振相关定量实验。 6. 标准化3#机械封装 统一3#标准封装结构，尺寸规整，光路装调便捷，兼容主流光学调整架、笼式光路系统，便于快速集成激光谐振腔、放大光路。 四、主流应用场景 1. 种子光放大激光系统 隔离器放置种子源与放大级之间，阻断放大腔反射回光，保护窄线宽种子激光器，避免功率抖动、光谱畸变、光源损坏，提升放大输出稳定性。 2. 锁模/调Q脉冲激光器 谐振腔输出端加装隔离器，消除腔外光学元件反射光反馈，保障锁模脉冲时序稳定，抑制脉冲噪声。 3. 半导体激光光源系统 高稳定单模/多模半导体光路中隔绝界面反射，改善输出功率波动，适配拉曼、荧光精密激发光源。 4. 光学精密测量设备 干涉仪、光谱测量、偏振检测光路，抑制杂散反射，提升测量信噪比与数据重复性。 5. 光学参量振荡器（OPO） 泵浦光路、谐振腔内单向隔离，防止OPO谐振光反向干扰泵浦源，保障调谐稳定性。 五、产品总结 杏林睿光自由空间法拉第旋光器&隔离器以高隔离度、高透过、高激光损伤阈值、精准45°非互易旋光、标准化封装为核心优势，采用优质TGG磁光晶体与高稳定永磁结构，1030/1064双波段、2.5/5mm双孔径全覆盖。隔离器可高效阻断反射回光保护各类激光器，旋光器用于偏振调制、环形单向腔搭建，适配脉冲放大、锁模、OPO、精密光学测量等高端科研与工业激光系统；支持特殊规格定制，是国产高性能磁光偏振器件优选方案。
