1 光刻胶修复的价值和行业现状

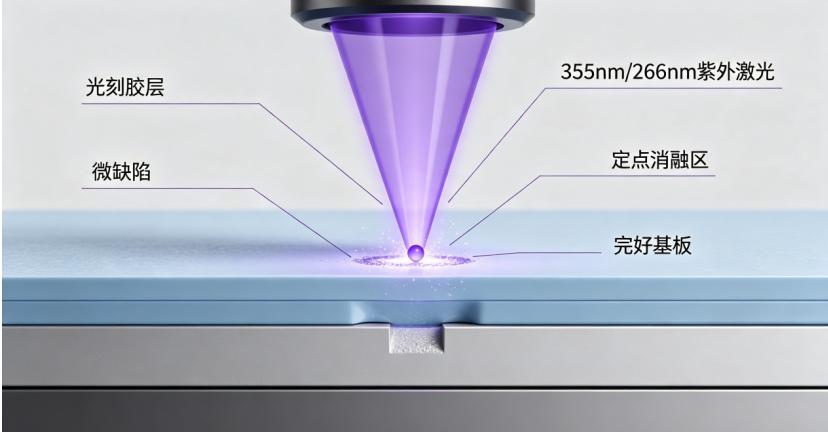

在半导体晶圆、光掩模、新型显示器件制造流程中，光刻胶承担着图形转移的关键作用。在涂胶、曝光、显影全过程，环境尘埃、设备微小抖动、工艺参数漂移，都会带来胶点残留、局部桥接、微小缺口等微米级缺陷。如果带着缺陷流入刻蚀、蒸镀等后道工序，会直接造成器件失效。光刻胶修复就是利用激光非接触消融方式，精准去除局部缺陷，保留完好胶层与下层基板，不用整片报废重制，是提升良率、控制生产成本的重要补救工艺。

并非所有光刻胶缺陷都适合激光修复，只有微米尺度局部点状、小块状缺陷，要求定点去除、严控基底损伤的场景，才适合选用微片固体激光器开展修复。大面积胶层剥落、大范围破损一般不采用该方案。现阶段行业主流修复光源多为传统调 Q 纳秒 DPSS 激光器与紫外光纤激光器，这类设备普遍存在脉冲拖尾较长，热效应突出的问题，加工过程容易出现光刻胶碳化、基底灼伤，光斑一致性随长时间运行逐步劣化；同时整机光路组件多，调试维护工作量大。

亚纳秒级微片固体激光器凭借短脉冲、高光束质量、紫外多波段输出的特点，逐步成为光刻胶修复的新一代候选光源，20kHz、30kHz 的工作重频可以匹配自动化设备的运动扫描节奏，杏林睿光推出的微片激光产品，也为国内光刻胶修复设备厂商提供了国产化光源选项。

2 光刻胶激光修复核心工艺痛点

光刻胶修复属于微区精细加工，对热抑制、光斑轮廓、能量稳定性、波长匹配、设备集成性都有着严苛约束，产线实际应用中存在多项典型工艺难题，微片激光器针对各痛点形成对应的解决思路：

2-1.热效应引发碳化与基底损伤：常规纳秒激光脉冲拖尾大，热传导范围宽，除胶位置产生黑色碳残渣，甚至灼伤下层衬底。微片亚纳秒窄脉冲实现冷消融，以光化学分解为主，压缩热影响范围，减少碳化杂质生成。

2-2.光束模式差造成修复轮廓毛刺：部分传统激光器高阶模占比高，光斑能量分布不均，修复边缘锯齿、扩蚀现象明显，无法满足微小缺陷的精细处理。微片激光器输出 TEM₀₀基模高斯光束，能量分布均匀，修复边界整齐锐利。

2-3.脉冲能量抖动导致加工一致性差：脉冲能量波动会出现部分位置除胶不干净，部分位置过度刻蚀损伤基底，批次良率波动大。微片一体化短谐振腔结构，降低镜片偏移带来的参数漂移，单脉冲能量稳定性高，长时间连续加工效果稳定。

2-4.波长与光刻胶吸收特性不匹配：红外、绿光激光更多依靠热烧蚀，加工副作用大。微片激光器通过非线性变频输出 355nm、266nm 紫外波段，光子能量高，光刻胶吸收效率高，优先实现光化学分解。

2-5.光源体积大，不利于自动化设备集成：传统紫外固体激光器分立光学元件多，调试复杂，整机体积大，很难嵌入紧凑型自动化修复设备。微片激光器晶体一体化封装，激光头小型化，适配 OEM 集成，降低整机光学调试难度。

3 微片固体激光器基本工作原理

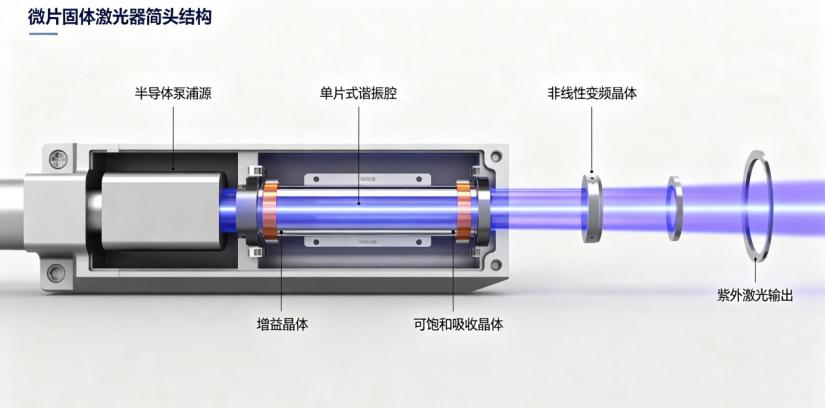

微片激光器属于 DPSS 半导体泵浦被动调 Q 固体激光器，核心为单片式一体化谐振腔。将增益晶体与可饱和吸收晶体热键合为薄片，晶体两个端面直接镀谐振腔反射膜，薄片自身厚度即为谐振腔腔长，省去大量分立调节镜片，形成结构极简的平平谐振腔。

采用半导体二极管端面泵浦，泵浦光从晶体端面注入增益介质，依靠被动调 Q 效应压缩脉冲，输出亚纳秒级短脉冲、高峰值功率激光；天然输出 TEM₀₀基模光束，可工作在 kHz 重频区间，覆盖 20kHz、30kHz 常用修复工况。再配合二倍频、三倍频、四倍频非线性晶体，可变换得到 355nm、266nm 紫外激光输出。整套光路出厂固化完成，无需现场反复调校，从底层结构上适配光刻胶微区精细加工的需求。

4 微片激光器适配光刻胶修复的核心优势

微片激光器的结构特性转化为实际工艺优势，非常契合光刻胶修复对高精度、低热损伤、可量产的现实要求，也是该类光源在精细修复场景快速推广的核心原因。

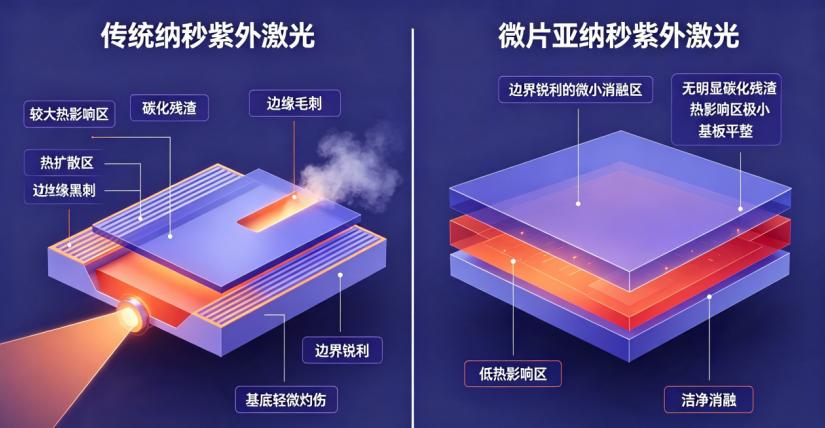

第一，亚纳秒短脉冲实现低热损伤冷加工。几百皮秒至 1-2ns 亚纳秒脉冲，能量瞬间释放，光刻胶以光化学解离挥发为主，热量来不及向周边完好胶层以及下层基板扩散，热影响区域被限制在极小范围，减少基底氧化灼伤，降低碳化残渣，减少修复后清洗工序压力。杏林睿光的微片光源波形干净无明显拖尾，在定点去除微小光刻胶缺陷时，能够有效规避热带来的各类加工不良。

第二，TEM₀₀基模光束保障微米级加工轮廓精度。短的一体化谐振腔天然抑制高阶振荡模式，输出纯净高斯光束，聚焦后可获得极小规整光斑。面对几微米至数十微米大小的光刻胶缺陷，可以精准约束消融区域，修复边缘轮廓锐利，不会出现不规则扩蚀与毛刺，满足光掩模、晶圆器件的高精度修复指标，这是很多普通光纤激光器较难实现的性能。

第三，高脉冲稳定性适配工业连续量产。谐振腔集成在键合晶体薄片内部，没有分立镜片震动偏移的风险，脉冲能量抖动小。在 20kHz、30kHz 高频重复频率下持续工作，每一发脉冲输出一致性好，保障大批量工件修复效果统一，降低视觉定位与运动平台的补偿压力，有利于产线良率稳定。

第四，双紫外波段灵活适配不同光刻胶材料。经过频率变换后，微片固体激光器可输出 355nm 与 266nm 紫外激光。355nm 通用性更强，适配绝大多数常规光刻胶定点修复；266nm 光子能量更高，针对部分耐紫外、厚膜光刻胶，光化学消融效率更突出，工艺端可以根据光刻胶配方、胶层厚度灵活选择波段。

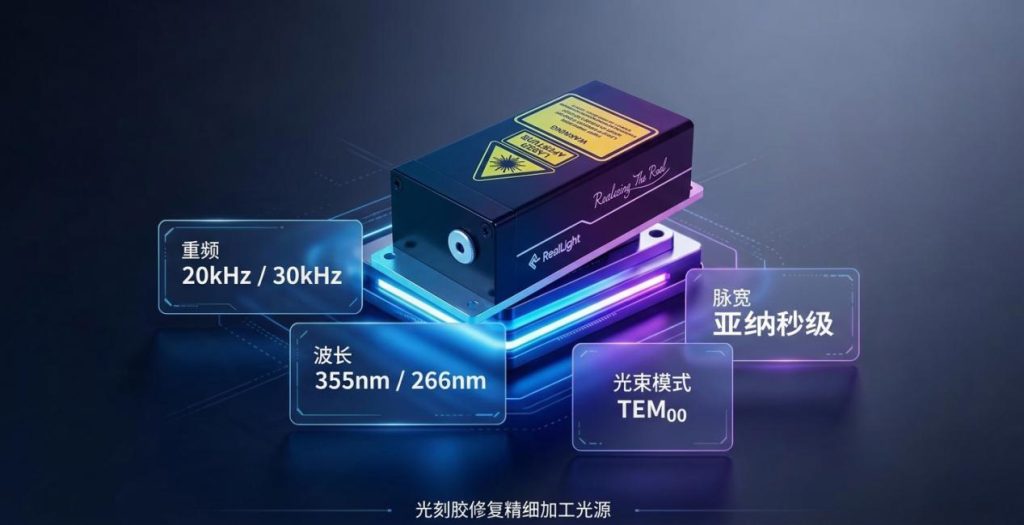

第五，小型密封结构便于设备集成落地。DPSS 半导体泵浦微片激光头结构紧凑，光路全密封，抗粉尘、环境温度波动干扰，支持外触发控制，可直接对接机器视觉与高精度运动平台，方便设备厂商开发紧凑型光刻胶修复整机。杏林睿光提供模块化的光源方案，有效缩短国内整机设备厂商的开发周期。

当然微片激光器也存在客观局限性。受被动调 Q 微片晶体物理条件限制，单脉冲能量存在上限，更加适合微区定点修复，并不适合大面积光刻胶整体剥离；在极高重频场景下，平均功率提升存在难度，需要结合实际工艺做参数权衡。

5 总结与展望

光刻胶修复是微电子制造里保障良率、节约成本的重要一环，传统纳秒光源热副作用大、调试繁琐的短板，在越来越精细的微缺陷修复需求下逐步凸显。DPSS 半导体泵浦微片亚纳秒固体激光器，依靠一体化微片谐振腔带来的亚纳秒脉宽、TEM₀₀高质量光束、20kHz-30kHz 工业重频，同时具备 355nm、266nm 紫外可选波段，填补了精细光刻胶定点修复的部分光源空白。

伴随国内半导体、高端显示产业的持续发展，国产化修复设备的需求持续上涨，以杏林睿光为代表的国产激光厂商不断迭代微片激光产品，推动紫外微片光源的国产化落地。往后行业发展会向着更高重频、更高紫外平均功率方向演进，进一步提升修复加工效率；同时针对不同类型光刻胶、不同基底材质，建立完善工艺参数库。

另一方面，微片激光器将和高清视觉检测、高精度运动控制系统深度融合，推动 “缺陷检测-定位-激光修复-复检” 全流程自动化。随着微片激光器性能持续优化，光刻胶激光修复的精度、效率、稳定性还会进一步提升，为国内高端微制造产业降本增效提供坚实的光源支撑。
