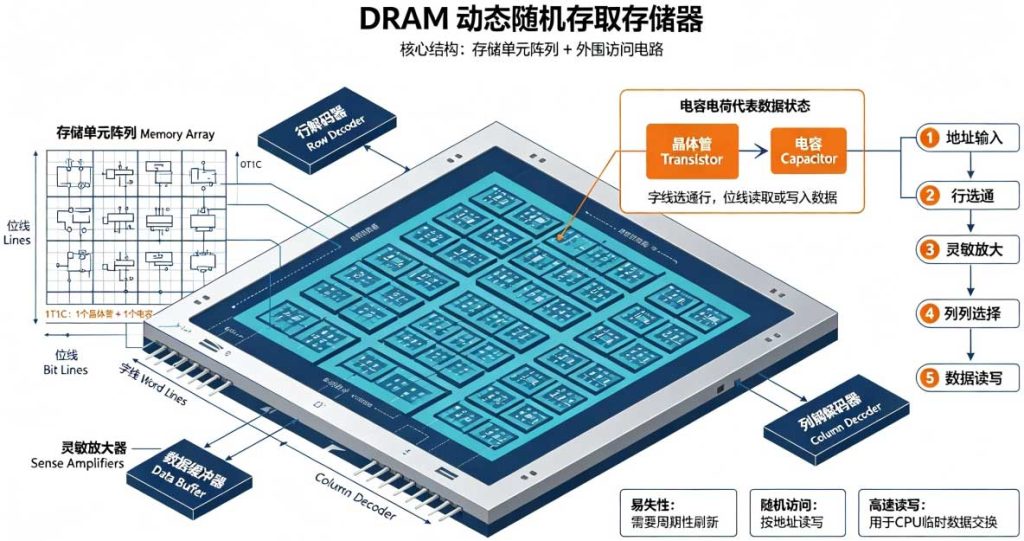

目前科技圈的爆品，非DRAM莫属。在存储超级周期的加持下，全球DRAM生产厂商迎来一波又一波的芯片制造潮。熟悉半导体工艺制程的朋友们知道，存储芯片的生产制作，同样离不开晶圆准备、前道晶圆制造、后道封装测试三大工艺。下面主要介绍前道晶圆制造中与激光相关的部分——光刻胶边缘修复（EBR）。

一、 什么是光刻胶边缘修复

众所周知，芯片在进行光刻前，必须先涂布一层光刻胶。在经过预处理-旋涂两道工艺后，多余的胶往往因离心力被推到晶圆的边源，有的被甩离，有的残留。又因晶圆边缘气流速度相对较快，残留的胶很快固化，整个芯片从截面上看如同是两座小山峰，这部分又被称为“边缘珠”。设备使用专用方法，冲洗掉这些多余厚胶，这就是所谓的光刻胶边缘修复。这一步是至关重要的，残留的 “边缘珠“在后续的工艺中将成为颗粒污染源，因此必须执行EBR处理。

二、 行业主流的修复方案

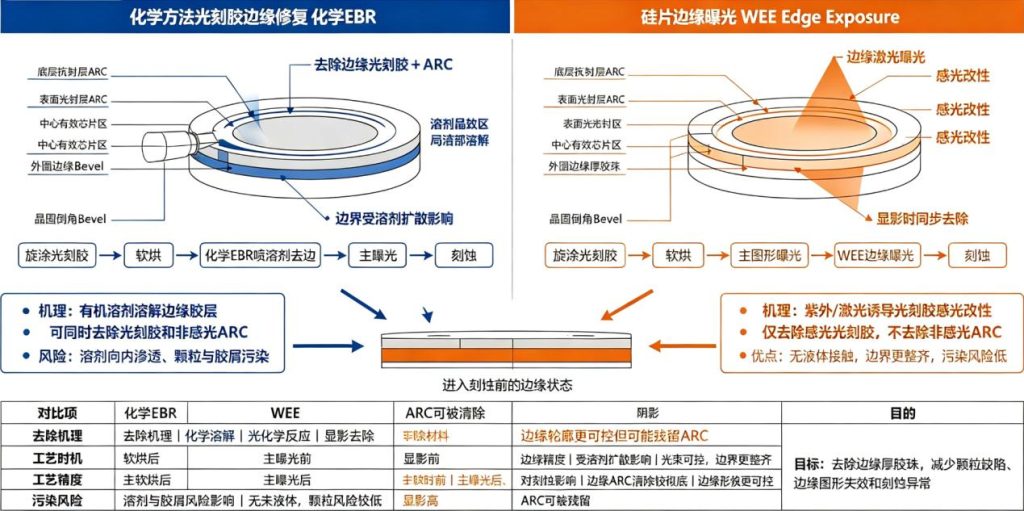

目前行业主流的EBR方法有两个——化学EBR与光学EBR。化学EBR利用喷射溶剂溶解边缘胶，再通过离心力甩出。光学EBR又称硅片边缘曝光（WEE）。其核心原理，是使用紫外激光照射边缘，显影时同步溶解。相交化学EBR，光学EBR的显著优势是无化学溶剂飞溅风险，边界轮廓更规整。更方便的是，WEE模块通常是高度集成在涂胶显影机的内部，无需占用额外的空间。在这样的应用前提下，微片激光器具备较大的尺寸优势。

三、 系统的关键工艺参数

看似只是照一下，在量产中该工艺对精度和能量的控制要求极为严苛。首先，缺口定位精度必须控制到±0.2°区间，以防止曝光区域错位。边缘曝光位置精度则需要控制到±0.3mm区间，以确保仅边缘废胶被去除，中心有效区域得到保护。最后一点，曝光通常要求大于400mW/cm²的功率密度，否则功率将不足以因为光刻胶的化学反应，为后续生产流程留下致命的污染源。微片激光器往往同时具备高的峰值功率和小光斑，在WEE应用中具备独特优势。在现代先进支撑产线中，WEE备受青睐，不仅仅是因为完全避免了化学溶剂飞溅，更在于随着越来越先进的芯片制程，边缘精度要求将越来越高，化学EBR难以更进一步了。

四、 微片激光器适应性

微片激光器是一种容易实现优秀光束质量、高峰值功率的激光器。它不具备非常大的激光功率或激光能量，但其短腔长的特性，实现了亚纳秒的脉冲宽度，峰值功率特别高，特别弥补了光刻胶因热堆积产生的边缘缺陷。仅凭这一特点，微片激光器可在在精细加工上展现独特的优势。主流的i-line光刻工艺，普遍选用波长355nm的激光，该波长的激光器商业化程度高，工艺、技术相对成熟，稳定性好，与微片激光的特点相对契合。对于WEE这类应用，微片激光真正做到了短小精悍。杏林睿光针对该行业推出的MCC系列RealSubns®微片激光器，具备较高的单脉冲能量，且脉冲洁净无尾，光束质量优异，正是WEE应用具备极高性价比的选择。

五、 总结与展望

本文主要介绍了光刻胶边缘修复（EBR）中的光学修复方法，及与之对应的高性价比激光。微片激光器对于体积、成本敏感但功率要求不高的集成化设备而言，非常合适，以高适应性契合了WEE应用。但其被动调Q带来的脉冲抖动特性或许也限制了方案设计，加之其脉宽仍然远不如超快激光，无法达到真正“冷加工”的极致效果。

WEE技术的未来，将需要适应更先进的制程、更大的晶圆尺寸和更高的良率要求，从单纯的清理工具，升级为半导体制造中的精密控制环节。随着长鑫科技、长江存储等国产龙头的发展壮大，物料的国产可控也是一大趋势。杏林睿光自主研发生产的紫外脉冲激光器，为光源国产化提供助力。
