WA-6系列水冷半导体激光器阵列是杏林睿光开发的高峰值功率水冷阵列产品，由6组叠阵一字线排布组成，每组包含1~3个巴条，单巴条功率100~250W，可实现准连续输出。更多的波长组合和封装形式可接受定制。

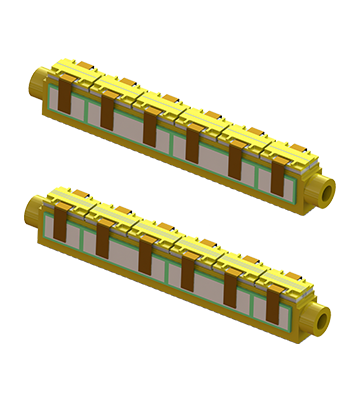

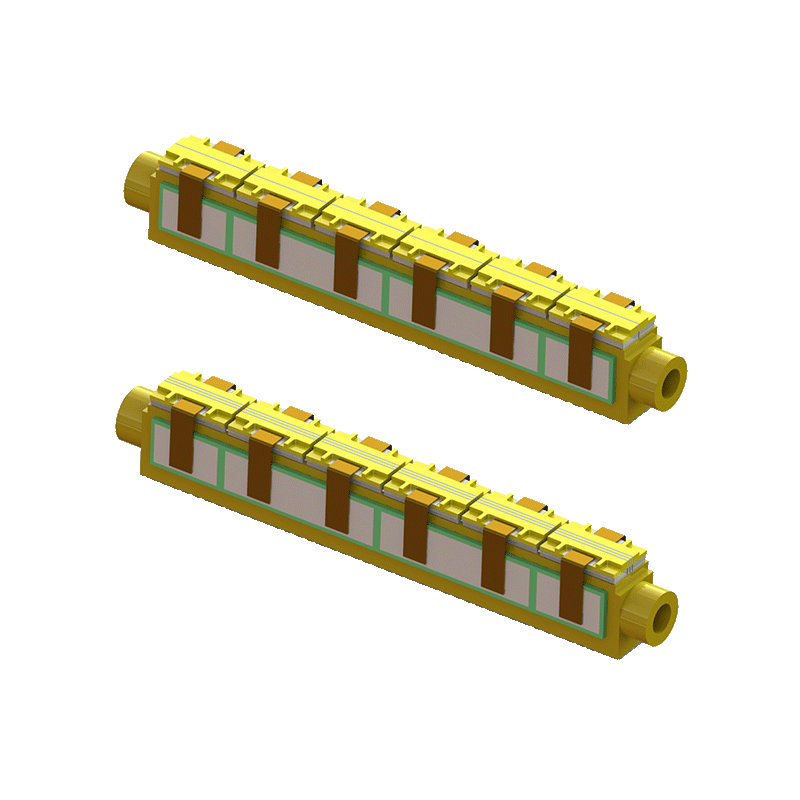

WA-6系列水冷半导体激光器阵列
应用
-
工业泵浦
-
生物医疗
- 科学研究
关键特性
-
封装结构紧凑
/ -
硬焊料封装/
-
高峰值功率/
-
高可靠性/
产品参数
| 光学参数 | ||
| 中心波长λc（nm） | 790~812 | |
| 中心波长范围δλc（nm） | ±3 | |
| 每Bar输出功率（W） | 100 | 250 |
| Bar组数量 | 6 | |
| 组间距 （mm） | 0.5 | |
| 最大峰值功率（W） | 1800 | 3000 |
| 每组Bar数量 | 1~3 | 1~2 |
| Bar间距（mm） | 0.43 | 0.55 |
| 光谱宽度（FWHM）（nm） | ≤6 | |
| 快轴发散角typ.（FWHM）（°） | 40 | |
| 慢轴发散角typ.（FWHM）（°） | 10 | |
| 波长温度漂移系数（nm/℃） | ~0.3 | |
| 电学参数 | ||
| 电光转换效率（%） | ≥50 | |
| 阈值电流Ith（A） | ≤20 | ≤30 |
| 工作电流Iop（A） | 120 | 220 |
| 每Bar工作电压Vop（V） | ≤2.1 | |
| 占空比（%） | ≤3 | |
| 脉冲宽度（μs） | ≤300 | |
| 重复频率（Hz） | ≤100 | |
| 热学参数 | ||
| 水流量（L/min） | ≥5 | |
| 水压（Mpa） | ≤0.5 | |
| 工作温度范围（℃） | 10~40 | |
| 储存温度范围（℃） | -20~60 | |
注：
1. 940nm~960nm之间波长可定制。
2.每组bar数量、bar间距接受定制。
3.安装和接线方式根据客户需求定制。
4.以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
