R3MH是杏林睿光半导体AW系列多功能激光模组，多波长输出，可集成3种不同波长的主激光，光纤插拔式设计，配置光纤开关、PD光电探测器、RT热敏电阻等功能。

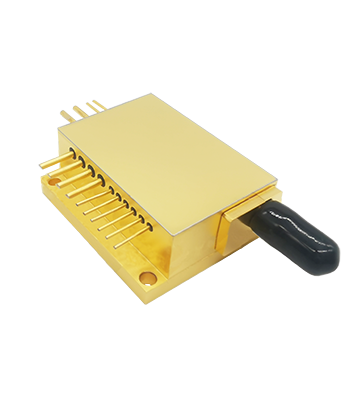

R3MH高功率半导体激光模组
产品参数
| 封装形式 | R3MH | ||||||
| 三波长 | 三波长 | ||||||
| 中心波长（nm） | 450 | 650 | 808 / 980 / 1064 | 450 | 650 | 808 / 980 / 1064 | |
| 光学 | 连续输出功率 Pop（W） | 4 | 0.5 | 10 | 4 | 0.5 | 20 / 30 / 20 |
| 波长公差（nm） | ±10 | ||||||
| 光谱宽度 △λ（nm） | <6 | ||||||
| 波长随温度特性 △λ/△T（nm/℃） | 0.3 | ||||||
| 电学 | 阈值电流 Ith（A） | 0.35 | 0.5 | 1.8 / 1.2 / 1.2 | 0.35 | 0.5 | 1.8 / 1.2 / 1.2 |
| 工作电流 Iop（A） | 3.5 | 1.2 | 14 / 13 / 14 | 3.5 | 1.2 | 14 / 18 / 15 | |
| 工作电压 Vop（V） | 4.7 | 2.2 | 2 / 1.8 / 1.8 | 4.7 | 2.2 | 4 / 3.6 / 3.8 | |
| 微分效率 ηes（W/A） | 1.3 | 0.7 | 0.8 / 0.8 / 0.8 | 1.3 | 0.7 | 1.6 / 1.8 / 1.4 | |
| PD电流 Ipd（μA） | <8000 | ||||||
| 热敏电阻参数 Rt（kΩ/β（25℃）） | 10±1%/3930 | ||||||
| 光纤 | 光纤芯径 Dcore（μm） | 200 / 400 | 400 | ||||
| 光纤包层直径 Dclad（μm） | 220 / 440 | 440 | |||||
| 光纤涂覆层直径 Dbuffer（μm） | 400 / 720 | 720 | |||||
| 数值孔径 NA | 0.22 | ||||||
| 连接器 | SMA905 | ||||||
以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
应用
-
光谱检测
-
生物医疗
-
材料分析
-
显示照明
- 激光制造
关键特性
-
光斑均匀
/ -
功率稳定/
-
散热好/
-
可靠性高/
-
可选不同波长组合输出/
