GS15传导冷却垂直阵列是杏林睿光开发的在宽温范围应用的器件。该款器件具有峰值功率高、体积小巧及易于集成等特点。

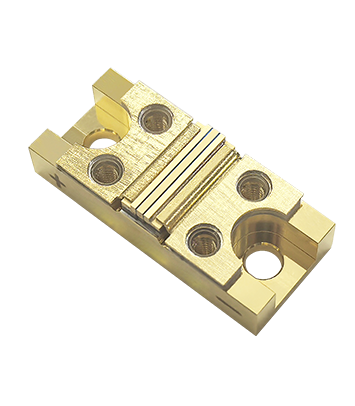

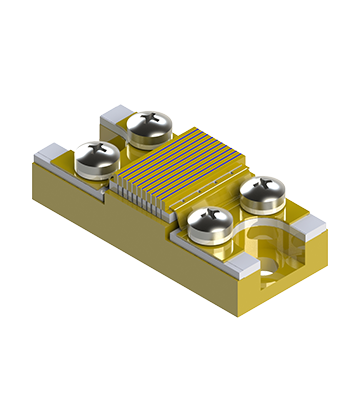

GS15传导冷却垂直阵列
应用
-
泵浦源
-
科学研究
关键特性
-
硬焊料封装
/ -
高峰值功率
/ -
高可靠性
/ -
可多波长集成
/
产品参数
| 光学参数 | |||
| 中心波长λc（nm） | 940 | 790~812 | |
| 中心波长范围δλc（nm） | ±5 | ±3 | |
| 每Bar输出功率（W） | 100 | 100 | 200 |
| Bar数量 | 1~2 | 5~12 | 5~10 |
| Bar长度（mm） | 10 | 10 | |
| Bar间距（mm） | 0.8 | 0.43 | 0.55 |
| 光谱宽度（FWHM）（nm） | ≤5 | ||
| 快轴发散角typ.（FWHM）（°） | 40 | ||
| 慢轴发散角typ.（FWHM）（°） | 10 | ||
| 波长温度漂移系数（nm/℃） | ~0.3 | ||
| 电学参数 | |||
| 电光转换效率（%） | ≥50 | ||
| 阈值电流Ith（A） | ≤20 | ≤20 | ≤30 |
| 工作电流Iop（A） | 100 | 100 | 220 |
| 每Bar工作电压Vop（V） | ≤2.1 | ||
| 占空比（%） | ≤6%@200W | ≤1%@1200W | ≤0.6%@2000W |
| 脉冲宽度（μs） | ≤3000 | ≤300 | |
| 重复频率（Hz） | 1~20 | 1~30 | 1~20 |
| 热学参数 | |||
| 工作温度范围（℃） | -40~65 | ||
| 储存温度范围（℃） | -45~85 | ||
注：
1.更多波长、bar数量、bar间距或其他参数，接受定制。
2.以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
