14BTF是杏林睿光半导体AW系列激光模组，单管芯光纤耦合输出，具有体积小、功率稳定、高可靠性等特点。

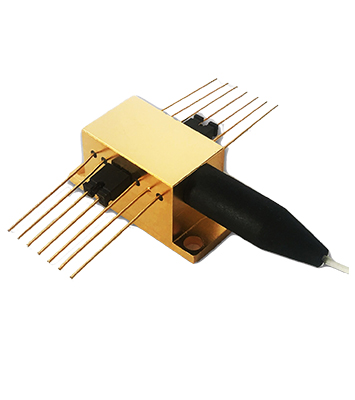

14BTF半导体激光模组
应用
-
泵浦源
-
荧光检测
-
激光加工
- 科研应用
关键特性
-
体积小
/ -
功率稳定/
-
光斑均匀/
-
可靠性高/
-
波长可选/
产品参数
| 封装形式 | 14BTF（单模） | 14BTF（多模） | |||||||||
| 中心波长（nm） | 405 | 450 | 520 | 638 | 650 | 405 | 450 | 520 | 638 | 650 | |
| 光学 | 连续输出功率 Pop（mW） | 50 | 50 | 50 | 60 | 60 | 100 | 100 | 100 | 130 | 130 |
| 波长公差 （nm） | ±10 | ||||||||||
| 光谱宽度（FWHM） △λ（nm） | <3 | ||||||||||
| 电学 | 阈值电流 Ith（A） | 40 | 22 | 60 | 50 | 60 | 40 | 22 | 60 | 60 | 60 |
| 工作电流 Iop（A） | 180 | 150 | 240 | 260 | 260 | 180 | 150 | 240 | 240 | 260 | |
| 工作电压 Vop（V） | 5 | 5 | 7 | 2.5 | 2.5 | 5 | 5 | 7 | 2.3 | 2.3 | |
| 微分效率 ηes（W/A） | 0.4 | 0.4 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.3 | 0.7 | 0.7 | |
| 热敏电阻参数 Rt（kΩ/β（25℃）） | 10±1%/3450 | ||||||||||
| TEC最大电流Imax（A） | 2.2 | ||||||||||
| TEC最大电压Vmax （V） | 8.7 | ||||||||||
| 光纤 | 光纤芯径 Dcore/光纤包层直径 Dclad（μm） | 4/125，6/125，9/125 | 105/125 | ||||||||
| 光纤涂覆层直径 Dbuffer（μm） | 250 | ||||||||||
| 光纤长度 L（cm） | 100±10（可定制） | ||||||||||
| 数值孔径 NA | 0.14 | 0.22 | |||||||||
| 连接器 | FC/PC，SMA905 | ||||||||||
注：1.以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
