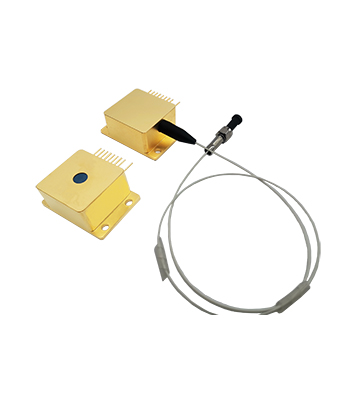

09HHL是杏林睿光半导体AW系列多功能激光模组，单管芯、光纤耦合输出和空间输出两种形式。空间输出光斑指向性稳定，光纤输出产品具有光斑均匀、耦合效率高、散热好、体积小、功率稳定等特点。配置TEC控温、RT热敏电阻、PD等功能。
09HHL半导体激光模组
产品参数
| 封装形式 | 09HHL-T （空间输出） |
09HHL-T （尾纤输出） |
||||||||
| 中心波长（nm） | 808 | 450 | 638 | 783 | 803 | 808 | 9XX | 1064 | ||
| 光学 | 连续输出功率 Pop（W） | 3 | 10 | 4 | 1 | 8.5 | 8 | 8.5 | 15 | 10 |
| 波长公差 （nm） | ±3, ±5, ±10 | |||||||||
| 光谱宽度（FWHM） △λ（nm） | <4 | |||||||||
| 波长随温度特性 △λ/△T（nm/℃） | 0.3 | |||||||||
| 电学 | 阈值电流 Ith（A） | 0.37 | 1.39 | 0.4 | 0.4 | 1.8 | 1.4 | 1.4 | 0.7 | 0.7 |
| 工作电流 Iop（A） | 3.1 | 11 | 3.5 | 1.5 | 12 | 10 | 11 | 18 | 13.5 | |
| 工作电压 Vop（V） | 2.3 | 1.9 | 4.4 | 2 | 2 | 2 | 2 | 1.9 | 1.8 | |
| PD电流 Ipd（μA） | <2000 | |||||||||
| 热敏电阻参数 Rt（kΩ/β（25℃）） | 10±5%/3450, 10±5%/3930 | |||||||||
| TEC最大电流Imax（A） | 6 | |||||||||
| TEC最大电压Vmax （V） | 9.8 | |||||||||
| 微分效率 ηes（W/A） | 1.0 | 1.0 | 0.9 | 1.0 | 1.0 | 0.9 | 0.9 | 0.9 | 0.8 | |
| 光纤 | 光纤芯径Dcore /包层直径Dclad （μm） | —— | 105/125, 200/220 | |||||||
| 光纤长度 L（cm） | —— | 100±10（其他长度可定制） | ||||||||
| 数值孔径 NA | —— | 0.22 | ||||||||
| 连接器 | —— | FC/PC, SMA905, 裸插针 | ||||||||
以上表格内所有数据均为室温25℃环境下测试所得的典型值，最终数据以出厂测试报告为准。
应用
-
医疗应用
-
激光加工
- 泵浦源
关键特性
-
光斑均匀
/ -
功率稳定/
-
散热好/
-
可靠性高/
-
波长可选/
